Hinweise für den Zuschnitt
1) Die Eingabe der Zuschnitte gilt je ausgewähltem Format. Haben Sie beim Längenzuschnitt z.B. 2 x
Länge angegeben und legen 2 Produkte in den Warenkorb, erhalten Sie insgesamt 4 Zuschnitte.

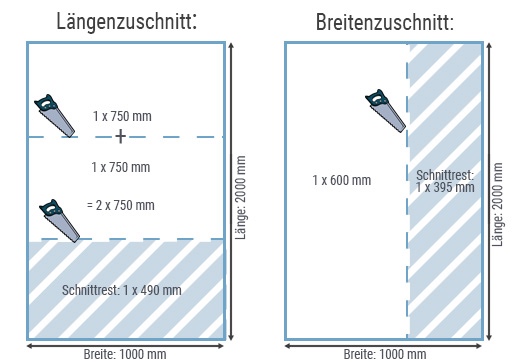

2) Die Breite des Sägeblatts beträgt 5 mm (siehe Zuschnittsschema)
3) Die kleinste Zuschnittsbreite / Zuschnittslänge beträgt 100 mm
4) Zuschnittreste werden soweit nicht anders von Ihnen gewünscht dem Recycling zugeführt.
*Ihre Rabatte richten sich nach dem Warenwert Ihrer Bestellung und werden automatisch im Warenkorb abgezogen, sobald der jeweilige Warenwert erreicht ist.
Technische Daten Aluprofil Thermosystem - 16 mm - Randprofil
Leider lassen sich transportbedingt leichte Gebrauchsspuren an der Ware nicht vermeiden. Überwiegend sind solche kleinen Kratzer nur aus nächster Nähe sichtbar und daher nicht reklamationswürdig.
Leider lassen sich transportbedingt leichte Gebrauchsspuren an der Ware nicht vermeiden. Überwiegend sind solche kleinen Kratzer nur aus nächster Nähe sichtbar und daher nicht reklamationswürdig.
Produktbeschreibung Aluprofil Thermosystem - 16 mm - Randprofil

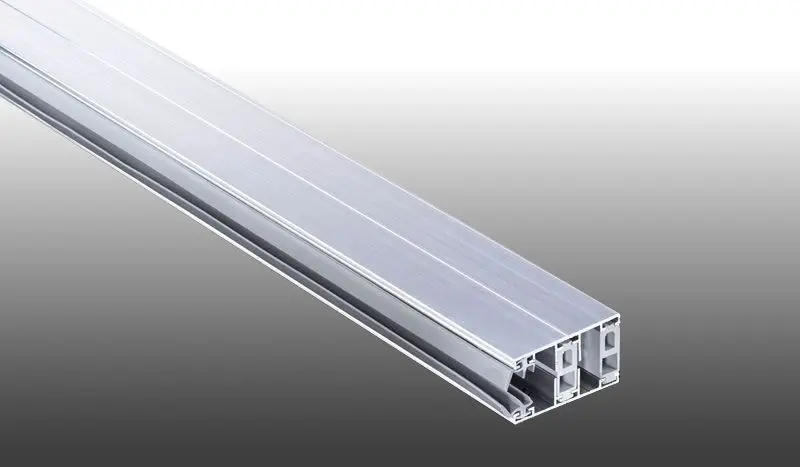

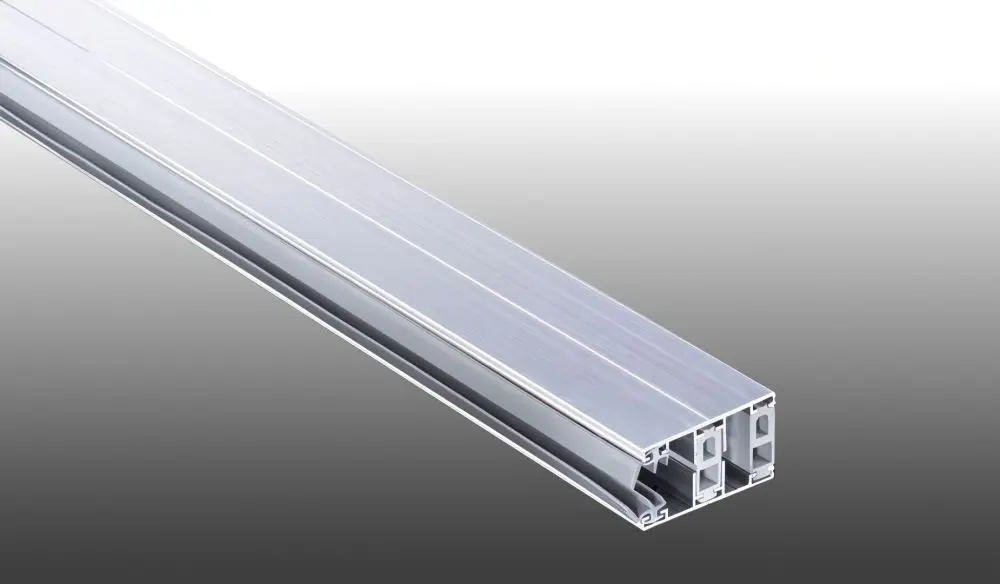

Aluprofil Thermosystem - das Randprofil für 16-mm-Stegplatten
Wer bereit ist, viel Geld in den Erwerb technisch hochwertiger Thermo-Doppelstegplatte wie z.B. unsere 16 mm Polycarbonat Stegfünfachplatte in Weiß-Opal zu investieren, sollte auch den Kauf des zugehörigen Aluminium-Thermosystems nicht scheuen. Denn nur die sinnige Kombination aus Thermo-Platte und dem Thermo-Verlegesystem unterstützt individuelle Wärmeschutzmaßnahmen aktiv und wirkungsvoll. Wenn Sie also 16-mm-Stegplatten auf einer Holz-, Leimbinder- oder Metallkonstruktion verlegen möchten, benötigen Sie die Aluprofile des Thermosystems 16 mm. Dazu gehören das 3-teilige Verbindungs- sowie das 4-teilige Randprofil. Letzteres setzt sich aus dem Ober- und Unterprofil und zwei zusammen. Ober- und Unterprofil sind pressblank und besitzen jeweils eine eingezogene Lippendichtung. Die Breite misst 60 mm, die Höhe etwa 32,2 mm.
Passt: Thermo Verlegesystem und Thermo-Stegplatte
Natürlich können Sie das Randprofil sowohl links als auch rechts anbringen, es ist für keine bestimmte Seite definiert. Doch bevor Sie loslegen, montieren Sie zuerst den Abschlusswinkel. Dieser wird am unteren Ende der Sparren befestigt. Er fungiert als „Bremswinkel“ und unterbindet das Abrutschen der Polycarbonat Doppelstegplatten in die Regenrinne. Nun erfolgt die Montage. Zuerst schrauben Sie das Profil mit TX-Edelstahlschrauben 4,8 x 32 mm alle 25 cm mittig auf die Unterkonstruktion auf. Hierzu ist jedes Aluprofil jeweils mit einer Bohrnut links und rechts neben der Aufnahme für die Dichtungen ausgerüstet. Nun schieben Sie eine PVC-Distanzleiste in die mittige Aufnahme sowie eine PVC-Distanzleiste in die rechte bzw. linke Aufnahme ein.
Profil für Holz-, Leimbinder- und Metallkonstruktion
In den nächsten Schritten erfolgt die Befestigung der Querpfettendichtung, des Filtaflo-Abdichtungsbandes Anti-Dust Tape, des Reinaluminium-Klebebandes, des Abschlussprofils mit Tropfrand. Dann legen Sie die Stegplatten ein. Zuletzt verbinden Sie das Aluminium-Oberprofil mit den PVC-Distanzleisten durch selbstbohrende Edelstahlschrauben von 5,5 x 25 mm Länge. Sollte Ihre Konstruktion Windlasten ausgesetzt sein (Terrassenüberdachung etc.), empfehlen sich selbstbohrende Edelstahlschrauben 5,5 x 85 mm. Diese dringen bis in die Unterkonstruktion ein, Sie erhalten eine robuste, doppelt verschraubte Konstruktion.
Produktbeschreibung Aluprofil Thermosystem - 16 mm - Randprofil
Aluprofil Thermosystem - das Randprofil für 16-mm-Stegplatten
Wer bereit ist, viel Geld in den Erwerb technisch hochwertiger Thermo-Doppelstegplatte wie z.B. unsere 16 mm Polycarbonat Stegfünfachplatte in Weiß-Opal zu investieren, sollte auch den Kauf des zugehörigen Aluminium-Thermosystems nicht scheuen. Denn nur die sinnige Kombination aus Thermo-Platte und dem Thermo-Verlegesystem unterstützt individuelle Wärmeschutzmaßnahmen aktiv und wirkungsvoll. Wenn Sie also 16-mm-Stegplatten auf einer Holz-, Leimbinder- oder Metallkonstruktion verlegen möchten, benötigen Sie die Aluprofile des Thermosystems 16 mm. Dazu gehören das 3-teilige Verbindungs- sowie das 4-teilige Randprofil. Letzteres setzt sich aus dem Ober- und Unterprofil und zwei zusammen. Ober- und Unterprofil sind pressblank und besitzen jeweils eine eingezogene Lippendichtung. Die Breite misst 60 mm, die Höhe etwa 32,2 mm.
Passt: Thermo Verlegesystem und Thermo-Stegplatte
Natürlich können Sie das Randprofil sowohl links als auch rechts anbringen, es ist für keine bestimmte Seite definiert. Doch bevor Sie loslegen, montieren Sie zuerst den Abschlusswinkel. Dieser wird am unteren Ende der Sparren befestigt. Er fungiert als „Bremswinkel“ und unterbindet das Abrutschen der Polycarbonat Doppelstegplatten in die Regenrinne. Nun erfolgt die Montage. Zuerst schrauben Sie das Profil mit TX-Edelstahlschrauben 4,8 x 32 mm alle 25 cm mittig auf die Unterkonstruktion auf. Hierzu ist jedes Aluprofil jeweils mit einer Bohrnut links und rechts neben der Aufnahme für die Dichtungen ausgerüstet. Nun schieben Sie eine PVC-Distanzleiste in die mittige Aufnahme sowie eine PVC-Distanzleiste in die rechte bzw. linke Aufnahme ein.
Profil für Holz-, Leimbinder- und Metallkonstruktion
In den nächsten Schritten erfolgt die Befestigung der Querpfettendichtung, des Filtaflo-Abdichtungsbandes Anti-Dust Tape, des Reinaluminium-Klebebandes, des Abschlussprofils mit Tropfrand. Dann legen Sie die Stegplatten ein. Zuletzt verbinden Sie das Aluminium-Oberprofil mit den PVC-Distanzleisten durch selbstbohrende Edelstahlschrauben von 5,5 x 25 mm Länge. Sollte Ihre Konstruktion Windlasten ausgesetzt sein (Terrassenüberdachung etc.), empfehlen sich selbstbohrende Edelstahlschrauben 5,5 x 85 mm. Diese dringen bis in die Unterkonstruktion ein, Sie erhalten eine robuste, doppelt verschraubte Konstruktion.
